Estándares ferroviarios de la UIC explicados: Especificaciones clave que necesita

Las normas ferroviarias UIC son un conjunto de especificaciones técnicas desarrolladas por la Unión Internacional de Ferrocarriles que definen las dimensiones, materiales, métodos de prueba y criterios de aceptación para componentes ferroviarios, incluidos rieles, ruedas, sujetadores y dinámica del vehículo. Los más importantes para la contratación son la UIC. 860 (perfiles de carril), UIC 510 (juegos de ruedas), UIC 864 (eclisas y pernos) y la UIC 518 (comportamiento dinámico del vehículo).

Qué son realmente los estándares ferroviarios de la UIC

La pregunta sobre los marcos de bogie fabricados de acero fundido o fabricados merece una respuesta directa de ingeniería, no es un argumento de venta. Lo mismo ocurre con los estándares ferroviarios de la UIC.: no son papeleos, son la razón por la que una rueda fabricada en un país se adapta a un carril colocado en otro.UIC

UIC significa Unión Internacional de Ferrocarriles, o Unión Internacional de Ferrocarriles. Fundada en 1922, es el organismo global que produce lo que solía llamarse “Folletos UIC” y ahora se publican cada vez más como IRS (Norma ferroviaria internacional) documentos. Estos documentos cubren todo, desde sistemas de numeración de vagones hasta diseño de líneas de alta velocidad., pero para cualquiera que compre o especifique componentes ferroviarios, un pequeño subconjunto importa mucho más que el resto.

He aquí por qué las normas ferroviarias de la UIC son importantes en la práctica. A mantenimiento de vías férreas El programa creado en torno a componentes compatibles con UIC significa que su conjunto de piezas de repuesto funciona a través de fronteras.. Sus eclisas se ajustan al perfil de riel que envió su proveedor. Sus ruedas coinciden con el ancho y la superficie de rodadura para las que diseñó el ingeniero de vías.. Cuando los estándares divergen, ninguna de esas cosas está garantizada.

La otra cosa que vale la pena saber: Los estándares ferroviarios de la UIC han estado migrando a EN (Norma europea) documentos de las últimas dos décadas. UIC 860 para perfiles de carril vive en el interior ES 13674-1. La geometría es esencialmente sin cambios., pero las versiones EN tienden a agregar tolerancias más estrictas, requisitos de prueba más rigurosos y esquemas de certificación formales. Si la especificación de su proyecto cita un número EN, Por lo general, todavía estás trabajando con requisitos derivados de la UIC..

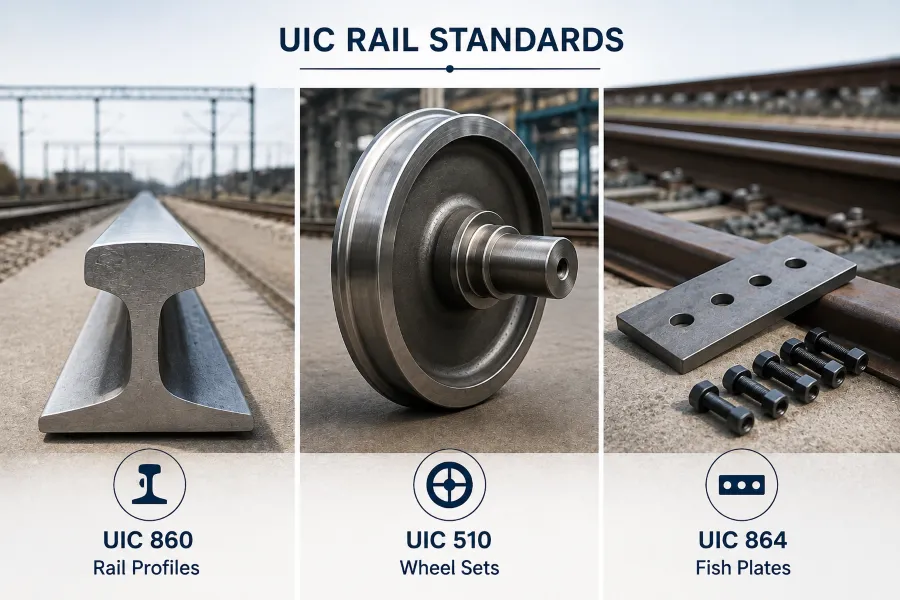

Los estándares de perfil de riel: UIC 860 y ES 13674

Aquí es donde la mayoría de la gente empieza., y por una buena razón. El perfil del carril determina todo lo que sucede aguas abajo: qué sujetadores encajan, ¿Cuánto desgaste puede tolerar la cabeza antes del reemplazo?, cual es el momento de inercia, y si su rectificadora tiene la plantilla adecuada.

UIC 860 define tres perfiles principales de fondo plano que aún dominan los proyectos internacionales:

UIC 50 (50.46 kilogramos/m). Ancho de la cabeza 70 milímetros, altura 152 milímetros, ancho del pie 125 milímetros. Ramales ligeros, apartaderos industriales, Aplicaciones de baja velocidad donde el costo por metro importa más que la rigidez.. Todavía lo ves en redes secundarias en partes de Asia., África y Europa del Este.

UIC 54 / 54E1 (54.43 kilogramos/m). Ancho de la cabeza 70 milímetros, altura 159 milímetros, ancho del pie 140 milímetros. El caballo de batalla convencional antes de la UIC 60 se hizo cargo. Adecuado para tráfico mixto a velocidades moderadas.. Su momento de inercia se sitúa alrededor 2,338 cm4, lo que te dice algo sobre por qué fue reemplazado en pasillos pesados.

UIC 60 / 60E1 (60.21 kilogramos/m). Ancho de la cabeza 72-74.3 milímetros, altura 172 milímetros, ancho del pie 150 milímetros, espesor de la red 16.5 milímetros. Este es el perfil que se encuentra en prácticamente todas las nuevas líneas de alta velocidad, corredor de transporte pesado y línea principal de tráfico mixto construido en el último 30 años fuera de Norteamérica. Momento de inercia aproximadamente 3,038 cm4. La sección más alta y el alma más gruesa le otorgan una resistencia significativamente mayor a la flexión vertical., y la cabeza más pesada dura más tiempo bajo uso.

Vale la pena comprender la transición de los folletos de la UIC a las normas EN porque aparece en los documentos de contratación.. UIC 860-0 Definió los perfiles originales.. EN 13674-1 Los absorbió como 50E1., 54E1 y 60E1, luego se agregaron tolerancias de rectitud más estrictas, Requisitos de calidad de la superficie y protocolos de pruebas ultrasónicas para satisfacer la TSI de alta velocidad. (Especificaciones técnicas de interoperabilidad) demandas. La forma es la misma. El listón para demostrar que lo hiciste correctamente subió.

Los grados de acero añaden otra capa. Bajo el sistema UIC/EN, Los grados comunes incluyen R260. (resistencia mínima a la tracción 880 MPa, uso de línea principal estándar) y R350HT (tratado térmicamente, mínimo 1,175 Resistencia a la tracción MPa, para líneas de transporte pesado y de alta velocidad donde la resistencia al desgaste influye en la vida útil del carril). La documentación más antigua de la UIC a veces hace referencia al Grado 900A y al Grado 1100, que se corresponden estrechamente con R260 y R350HT respectivamente.

Estándares de ruedas y ejes que afectan su flota

Los rieles son solo la mitad de la interfaz. El ruedas de ferrocarril que funcionan con ellos tienen sus propias especificaciones de estándares ferroviarios UIC, y equivocarse es considerablemente más caro que pedir el plato de pescado equivocado.

UIC 510-1 y la UIC 510-2 dimensiones y tolerancias del juego de ruedas de cubierta. Estos especifican el diámetro del orificio., posiciones de asiento, distancia entre ejes (la distancia entre las dos ruedas de un eje) y la geometría crítica de la superficie de rodadura: perfil de la banda de rodadura, altura de la brida, Espesor de la brida y distancia espalda con espalda.. Las bandas de tolerancia aquí son estrictas porque afectan directamente el mantenimiento del calibre., Estabilidad en la caza y posición de la zona de contacto en la cabeza del riel..

UIC 510-5 se ocupa específicamente de ruedas macizas forjadas, cubriendo los requisitos de materiales, zonas de tratamiento térmico (La llanta necesita propiedades diferentes a las del plato y el cubo.) y pruebas de aceptación que incluyen mapeo de dureza y medición de tensión residual. Si busca reemplazos de diseño de ruedas de tren, este es el documento que define lo que “aceptable” parece en el informe de inspección.

Un detalle que pilla desprevenidos a los equipos de adquisiciones: Los estándares de ruedas UIC y los estándares de ruedas AREMA no son intercambiables. Los perfiles de la banda de rodadura difieren. La geometría de la brida difiere. Una rueda fabricada para UIC 510 no se desplazará correctamente sobre el riel perfilado AREMA sin volver a perfilarlo, y aun así el partido es imperfecto. En proyectos internacionales en los que el material rodante cruza entre redes de ancho UIC y redes no UIC, Este es un verdadero problema de ingeniería., no es una molestia de papeleo.

Normas para sujetadores y juntas: UIC 864 y más allá

Platos de pescado, pernos de pescado, Los clips elásticos y las almohadillas para rieles no reciben la atención que reciben los rieles y las ruedas., pero son los componentes que fallan primero cuando las tolerancias se acumulan incorrectamente.

UIC 864 especifica platos de pescado (barras conjuntas) para perfiles de carril UIC. Define la geometría de la superficie de pesca. (las superficies curvas que se sujetan contra la red del riel), espaciado de agujeros, Tolerancias dimensionales y requisitos de calidad del material.. Un plato de pescado hecho para la UIC 864 para una UIC 60 el riel no se ajusta a una UIC 54, y definitivamente no encajará en un AREMA 136RE. El perfil que coincide aquí es preciso..

La norma también cubre el círculo de pernos.: diámetro del agujero, paso (espaciado a lo largo de la longitud de la eclisa) y la tolerancia posicional permitida. Cuando el aflojamiento de los pasadores se convierte en un problema crónico en una sección de vía articulada, Lo primero que comprueba un inspector experimentado es si las eclisas y los pernos se fabricaron realmente con la misma revisión estándar que el riel.. Las revisiones no coincidentes pueden dejar espacios en la superficie de pesca que ninguna cantidad de reapriete solucionará..

Para sistemas de fijación modernos, Los clips elásticos para rieles y las almohadillas para rieles se encuentran bajo una combinación de estándares EN derivados de la UIC. (EN 13481 para rendimiento de clips, EN 45545 para el comportamiento del fuego) y especificaciones propias del proveedor. La influencia de la UIC aquí es indirecta pero real: el perfil ferroviario definido por la UIC 860 determina la geometría del clip, y el clip determina el diseño de la almohadilla. Cambiar el estándar ferroviario, y todo el sistema de fijación en cascada.

Cómo los estándares ferroviarios de la UIC influyen en las decisiones de adquisiciones

La mayoría de las especificaciones de productos de fundición ferroviaria que vemos en los equipos de adquisiciones citan una combinación de UIC, Normas EN y ocasionalmente nacionales.. El patrón es bastante consistente.: UIC o EN para la línea base de geometría y material, además de adiciones específicas del proyecto para la frecuencia de las pruebas, documentación y trazabilidad.

Lo que separa las especificaciones competentes de las peligrosas no es qué normas se citan, pero con qué precisión se invocan. “Cumplir con UIC 860” es ambiguo: cual revisión? que grado? ¿Qué formato de informe de prueba?? Una especificación bien escrita dice así “Perfil de carril según UIC 860-0 / EN 13674-1, 60E1, grado R350HT, probado por ultrasonidos según EN 13674-1 Anexo C, con certificado de fábrica según EN 10204 3.1.” La diferencia entre esas dos oraciones es la diferencia entre recibir exactamente lo que diseñaste y recibir algo que parece lo suficientemente parecido hasta que no lo es..

Esto es especialmente relevante para bastidores de bogie de acero fundido, donde AAR M-211 rige los diseños norteamericanos pero UIC 615-4 y ES 13749 cubrir la práctica europea. La misma parte física puede ser aceptable según una norma y rechazada según otra., simplemente porque el método de prueba o el criterio de aceptación difieren. Saber qué estándar se aplica a su proyecto es el paso cero. Ponerlo por escrito en cada orden de compra es el primer paso.

La conclusión sobre los estándares ferroviarios de la UIC

Los estándares ferroviarios de la UIC existen porque los ferrocarriles se encuentran entre las pocas industrias donde los componentes se fabrican en diferentes países., por diferentes proveedores, Deben trabajar juntos en la misma pista durante décadas sin poder hablar entre sí durante la instalación.. son imperfectos, se superponen con las normas EN, y evolucionan lentamente. Pero también son la razón por la que un juego de ruedas de repuesto de un fabricante, corriendo sobre rieles desde otro, sujetado por sujetadores de un tercer, no se desmorona en los primeros mil kilómetros.

Ya sea que esté redactando una especificación técnica para una licitación internacional, auditar la documentación de cumplimiento de un proveedor, o simplemente tratando de entender por qué dos componentes supuestamente idénticos no encajan, El sistema de estándares ferroviarios de la UIC es el punto de referencia que hace posible la conversación..

Una norma ferroviaria de la UIC puede parecer una tabla de números en un PDF. En realidad, es una promesa sobre cómo se comportará un componente en servicio., verificado mediante pruebas que alguien ejecutó y firmó con su nombre. Esa promesa es tan confiable como el proceso de inspección detrás de ella..

En FONYO, nosotros fabricamos ruedas de ferrocarril, platos de pescado, clips de riel elásticos y almohadillas de riel a la UIC, Normas EN y específicas del proyecto para operadores que tratan la calidad de los componentes como un requisito de ingeniería., no es una casilla de verificación en una orden de compra.

Ya sea que necesite un único componente validado según una revisión específica del folleto UIC o un sistema de fijación completo diseñado para un proyecto ferroviario multiestándar, Nuestro equipo de ingeniería puede revisar sus especificaciones y confirmar los grados de los materiales., Estándares aplicables y requisitos de prueba antes de que comience la producción..

Envíenos sus especificaciones o dibujos., y le responderemos con un asesoramiento técnico.

RFQ para estándares ferroviarios de la UIC

¿Cuál es la diferencia entre las normas ferroviarias UIC y EN??

UIC (Unión Internacional de Ferrocarriles) folletos independientes producidos originalmente como UIC 860 para perfiles de carril. Durante las últimas dos décadas, muchos de estos han sido absorbidos por EN (Norma europea) documentos. EN 13674-1 ahora contiene la UIC 54 y la UIC 60 perfiles como 54E1 y 60E1. La geometría es esencialmente sin cambios., pero las versiones EN normalmente añaden tolerancias de fabricación más estrictas., protocolos de prueba más rigurosos y requisitos de certificación formales. En términos de adquisiciones, citando ES 13674-1 generalmente significa que está trabajando con perfiles derivados de UIC en un nivel de calidad más alto.

¿Qué significa UIC en ferrocarril??

UIC significa Unión Internacional de Ferrocarriles, o Unión Internacional de Ferrocarriles. Es una organización con sede en París fundada en 1922 que desarrolla estándares técnicos para la industria ferroviaria global. Sus normas cubren los perfiles de carril., juegos de ruedas, sujetadores, dinámica del vehículo y mucho más, y son ampliamente utilizados en Europa, África, Medio Oriente y Asia en proyectos que requieren interoperabilidad internacional.

¿Qué norma ferroviaria UIC debo utilizar para mi proyecto??

Depende del componente y de la región.. Para perfiles de carril, UIC 60 (60E1 según EN 13674-1) es la opción predeterminada para nuevas líneas principales, Líneas de alta velocidad y corredores de transporte pesado en todo el mundo fuera de América del Norte.. para ruedas, UIC 510-1/510-2 cubre dimensiones y UIC 510-5 cubre los requisitos de ruedas sólidas forjadas. Para eclisas y pernos, UIC 864 especifica la geometría de la barra de unión para cada perfil de carril UIC. La regla clave: haga coincidir cada componente de su sistema de fijación con la misma familia estándar y nivel de revisión.

¿Es la UIC? 60 lo mismo que EN 13674-1?

No exactamente. UIC 60 es un perfil de carril definido en el Folleto UIC 860. EN 13674-1 es la Norma Europea que adoptó ese perfil y lo redesignó como 60E1. La geometría de la sección transversal es efectivamente idéntica., propósito ES 13674-1 añade requisitos más estrictos de rectitud, calidad de la superficie, pruebas y documentación ultrasónicas. Si su proyecto opera en Europa o hace referencia a financiación europea, la cita EN generalmente es requerida.

¿Por qué son importantes las normas de la UIC para la contratación ferroviaria??

Porque los estándares de la UIC definen las dimensiones exactas, Grados de materiales y criterios de prueba que determinan si un componente del Proveedor A encajará y funcionará correctamente con los componentes de los Proveedores B y C en la misma vía.. Un plato de pescado hecho para la UIC 864 para la UIC 60 el riel no se ajusta a una UIC 54 o un perfil AREMA. Ruedas hechas para UIC 510 no coincidirá con el perfil de la banda de rodamiento AREMA. Citando la UIC correcta (o ES) El estándar en su especificación de adquisiciones es la única manera de garantizar la interoperabilidad en una cadena de suministro de múltiples fuentes..
