Ruedas de ferrocarril personalizadas: Información que los compradores deben preparar antes de la solicitud de cotización

cuando un ruedas de ferrocarril personalizadas llega la consulta, las primeras preguntas son sobre lo básico. para que sirve la rueda? que diametro? ¿Qué estándar requiere el proyecto?? cuantas piezas?

A veces esas respuestas están en la consulta.. Muchas veces no lo son.

A rueda de ferrocarril no es una pieza de catálogo estándar. Está diseñado alrededor del vehículo., La pista y el servicio que verá.. Si el fabricante tiene que adivinar la carga por eje, el tipo de frenado o el perfil de la banda de rodadura, la cita se basa en suposiciones. La rueda entregada puede pasar una verificación dimensional y aún ser la rueda incorrecta para la línea..

Esta guía cubre lo que un comprador debe preparar antes de enviar una solicitud de cotización de ruedas de ferrocarril personalizadas., y por qué cada elemento es importante. Está escrito desde el lado del fabricante., para que pueda enviar una consulta que produzca una respuesta útil la primera vez.

Las ruedas de ferrocarril personalizadas comienzan con la aplicación, No el dibujo

La información más útil en una solicitud de cotización sobre ruedas de ferrocarril personalizadas es para qué sirve la rueda..

Ferrocarril personalizado ruedas para un vagón de metro, a Ruedas de ferrocarril de vagones de mercancías de transporte pesado., a rueda de locomotora de ferrocarril, un carro minero o una grúa recorre vidas completamente diferentes. Un mismo diámetro nominal puede ocultar requisitos muy diferentes.

Describe el vehículo y la línea.. ¿Es un autocar de pasajeros que circula a 160 kilómetros por hora? Un vagón de mercancías con una carga por eje de 25 toneladas? Una locomotora minera en una vía industrial de vía estrecha? Este contexto da forma a la calidad del acero., las dimensiones y el diseño de fatiga.

Si no estás seguro de qué detalles importan, di eso también. Un fabricante que entiende la aplicación puede hacer las preguntas correctas. Un fabricante que sólo cita un dibujo puede pasar por alto lo que el dibujo no muestra.

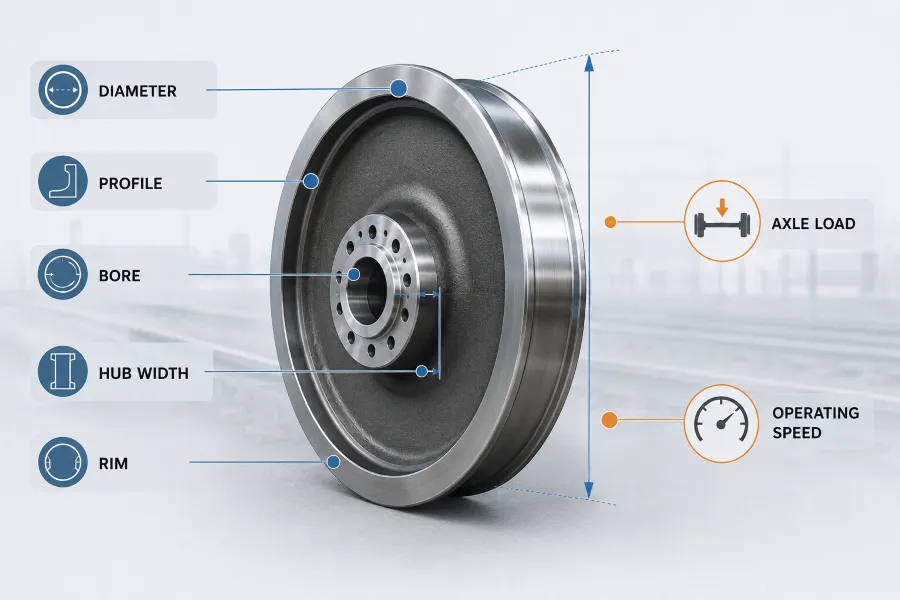

Los datos técnicos que impulsan el diseño

Más allá de la descripción de la aplicación, Los siguientes puntos de datos tienen la mayor influencia en el diseño y el precio de la rueda.:

Diámetro y perfil de la rueda

¿Cuál es el diámetro nominal de rodamiento?? Los valores típicos varían desde aproximadamente 650 mm en algunas aplicaciones de locomotoras para 840 a 920 mm en muchas ruedas de carga y pasajeros, pero el valor correcto depende de su vehículo y pista.

Si tiene perfil de banda de rodadura y brida, envíalo. Si no lo haces, indicar qué perfil estándar se aplica, por ejemplo un perfil de AAR, Práctica UIC o EN, o si las ruedas ferroviarias personalizadas son ruedas industriales de perfil recto. Para grúas y ruedas industriales., El perfil suele ser más simple y está definido por la sección del carril..

Carga por eje y velocidad de funcionamiento

Estos dos números influyen en la sección transversal de la rueda., El grado del acero y los requisitos de fatiga..

No es lo mismo una rueda para un eje de carga de 20 toneladas en metro que una rueda para un eje de carga de 30 toneladas para transporte pesado, incluso cuando el diámetro parece similar. Mayores cargas por eje significan más tensión de contacto, Más entrada de calor durante el frenado., y un requisito de vida a fatiga más exigente.

La velocidad de funcionamiento importa por la misma razón. Una rueda que funciona bien en 80 km/h puede no ser adecuado a 200 kilómetros por hora, porque las cargas dinámicas y el margen requerido difieren.

Tipo de frenado

Éste a menudo se olvida, y cambia el diseño personalizado de las ruedas del ferrocarril..

Las ruedas diseñadas para frenar con banda de rodadura transportan el calor de frenado a través de la banda de rodadura y la llanta.. Las ruedas diseñadas para frenos de disco tienen una trayectoria de carga térmica diferente, y el diseño del cubo y la red deben ser compatibles con el montaje del disco de freno..

Si la rueda ve la banda de rodadura frenando en pendientes pronunciadas, Es necesario tener en cuenta el espesor de la llanta y la calidad del acero frente a la fatiga térmica.. No dejes este detalle fuera del RFQ.

Grado estándar y de acero

¿Qué estándar requiere el proyecto?? Los más comunes incluyen:

• AAR M-107/M-208 para el servicio de carga y pasajeros de América del Norte
• EN 13262 para aplicaciones europeas, con calidades como ER7, ER8 y ER9
• UIC 810-1 para ruedas utilizadas en vehículos de la red UIC
• GB/T 8601 y estándares chinos relacionados para aplicaciones que siguen la práctica china
• ASTM A504 para ciertas aplicaciones norteamericanas e internacionales

Si el estándar no es fijo, dilo. El fabricante puede recomendar un grado según la aplicación.. Si especifica una calificación usted mismo, asegúrese de que coincida con el estándar y las condiciones de servicio. Una calidad de acero no es un elemento independiente; está definido por su estándar.

Cubo de rueda y orificio

¿Cuál es el diámetro del orificio y el ancho del cubo?? Estas dimensiones conectan la rueda al eje y afectan al mecanizado y montaje..

Si la rueda debe presionarse sobre un eje, la tolerancia del orificio y el acabado superficial requerido. Si aún no conoces el diámetro, indicar que las ruedas de ferrocarril personalizadas se suministrarán sin mecanizar o semimecanizadas en el orificio, para que el fabricante pueda planificar en consecuencia.

Cantidad y calendario de entrega

cuantas piezas, y cuando se necesitan?

La cantidad afecta la ruta de fabricación.. Un único prototipo de rueda se fabrica de manera diferente a una producción de mil. El tiempo de entrega depende de la forja., tratamiento térmico, capacidad de mecanizado e inspección. Un cronograma realista hace que la cotización sea útil.; uno imposible hace que cada postor incremente su precio.

Qué incluir en el documento de solicitud de cotización para ruedas de ferrocarril personalizadas

Si envía un documento de solicitud de cotización formal, estas son las secciones que vale la pena incluir. Incluso un breve correo electrónico con estos puntos respondidos es suficiente para generar una cotización adecuada.:

Los requisitos de documentación deben indicarse desde el principio

Las ruedas de ferrocarril son componentes críticos para la seguridad, y la documentación es parte del producto.

Indique en la solicitud de presupuesto qué documentos espera con la entrega.. Los requisitos típicos incluyen un certificado de prueba de material con trazabilidad del número de calor., resultados de pruebas ultrasónicas, datos de prueba de dureza, e informes de inspección dimensional. Si el proyecto requiere inspección por parte de terceros o certificación específica, nombrarlo en la solicitud de presupuesto.

Si el requisito es sólo “calidad certificada”, El fabricante proporcionará su documentación estándar., que puede coincidir o no con lo que su proyecto realmente necesita. Decirlo explícitamente evita un retraso en el tiempo de entrega..

¿Qué sucede cuando la solicitud de cotización es escasa?

Una solicitud de cotización reducida suele producir uno de dos resultados.

La primera es una cita con suposiciones., a veces se dice y a veces no. Si las suposiciones están equivocadas, el precio final y el producto entregado difieren de lo cotizado.

El segundo es un largo ida y vuelta., donde el fabricante hace preguntas una por una en varios correos electrónicos. Esto no es señal de un mal proveedor.; es el costo normal de la información faltante. Simplemente lleva más tiempo y deja más lugar a malentendidos..

Ninguno de los resultados ayuda al comprador. Preparar la información con antelación es más económico que descubrir los huecos una vez entregadas las ruedas..

Cuando no sabes la respuesta

No todos los compradores tienen a mano una especificación completa y personalizada de ruedas de ferrocarril.. eso es normal.

Si tienes el tipo de vehículo, la carga del eje, la velocidad de funcionamiento, el ancho de vía y el estándar requerido, un fabricante puede trabajar a partir de ellos y proponer un diseño de rueda para su aprobación.. El dibujo se puede confirmar después de la revisión técnica., antes de que comience la producción.

La clave es decir lo que se sabe y lo que no.. Un fabricante que hace buenas preguntas y propone un proceso claro de revisión del diseño suele ser un mejor socio que uno que cotiza instantáneamente a partir de un boceto..

En Industrias pesadas Co. de Luoyang Fonyo., Limitado.， Revisamos cada consulta sobre ruedas de la misma manera.: solicitud primero, luego dimensiones, luego estándar y grado, luego cantidad y documentación. Si falta información, preguntamos antes de cotizar. Envíanos tu consulta con lo que tienes, y le diremos qué más necesitamos para preparar una especificación que se pueda cotizar correctamente.

Nota técnica: Estándares de ruedas, Los grados de acero y los requisitos dimensionales pueden variar según la revisión estándar y las especificaciones del proyecto.. Verifique siempre la última norma aplicable y las especificaciones del proyecto antes de la adquisición..

Preguntas frecuentes para ruedas de ferrocarril personalizadas

q: ¿Necesito un dibujo completo para obtener una cotización de ruedas de ferrocarril personalizadas??

No siempre. Si puedes proporcionar el diámetro de la rueda., perfil de banda de rodadura y brida, diámetro y ancho del cubo, y la norma aplicable, un fabricante puede trabajar a partir de esos. si tienes un dibujo, envíalo en formato PDF o CAD. Si no lo haces, El fabricante debe hacer las preguntas correctas y proponer un diseño para su aprobación antes de cotizar..

q: Ruedas de ferrocarril personalizadas forjadas o fundidas: cual debo especificar?

Las ruedas forjadas generalmente se prefieren para el servicio principal de pasajeros y carga porque la forja mejora el flujo de grano y la integridad estructural., lo que ayuda a fatigar la vida bajo cargas repetidas. Las ruedas fundidas se utilizan en algunas aplicaciones industriales y de baja velocidad donde las demandas operativas son menores.. La elección correcta depende del estándar que requiera su proyecto y de las condiciones de servicio reales..

q: ¿Cuál es el error más común que cometen los compradores en una solicitud de cotización sobre ruedas de ferrocarril??

Envío solo un diámetro y una cantidad.. El diseño de la rueda depende de la carga del eje., velocidad, tipo de frenado, perfil de la banda de rodadura, grado estándar y de acero. sin estos, una cita se basa en suposiciones, y si las suposiciones están equivocadas, La rueda entregada puede fallar en las comprobaciones de dimensiones o funcionar mal en servicio..

q: ¿Puedo utilizar ruedas fabricadas según los estándares AAR en una línea diseñada según EN? 13262?

No sin comprobar. AAR M-107/M-208 y EN 13262 difieren en los grados de acero, requisitos de propiedad mecánica, Tolerancias dimensionales y reglas de inspección.. Una rueda que cumple con un estándar puede no cumplir con el otro. La norma aplicable debe ser confirmada por la especificación del proyecto o la autoridad de ingeniería antes de la adquisición..

q: ¿Cuántas piezas necesito pedir para una rueda de ferrocarril personalizada??

Depende de la ruta de fabricación.. Las ruedas forjadas y tratadas térmicamente tienen costos de instalación., por lo que es posible realizar pedidos de prueba pequeños pero con un precio unitario más alto. Muchos proyectos comienzan con un lote de muestra para su aprobación., luego pasar a las cantidades de producción. Discuta la cantidad y el cronograma de entrega con el fabricante para que la cotización refleje la estructura de costos real..

q: ¿Un fabricante de ruedas necesita mis datos de carga y velocidad por eje??

Sí. La carga del eje y la velocidad de funcionamiento afectan las dimensiones de las ruedas., Selección de grados de acero y diseño de fatiga.. No es lo mismo una rueda diseñada para una carga por eje de metro de 20 toneladas que una rueda para una aplicación de carga pesada de 30 toneladas, incluso si el diámetro parece similar. Estos puntos de datos no son extras opcionales en una solicitud de cotización de ruedas..
