Classes de aço ferroviário explicadas: Tipos, Padrões, Dureza e Aplicações

Quando as pessoas compram ferrovias, as primeiras perguntas geralmente são sobre perfil, peso e comprimento. Qual seção é necessária? Quantos quilogramas por metro? Que classe de retidão o projeto exige? As classes de aço ferroviário geralmente vêm depois.

Isso é compreensível. Códigos como R260, R350HT, U71Mn e U75V não significam muito até que você tenha que escolher um para uma linha real. Nesse ponto, a classificação torna-se importante porque afeta o desgaste do trilho, como ele se comporta sob repetidas cargas nas rodas, como pode ser soldado e, em última análise, com que frequência a pista precisa de manutenção.

Para fins práticos de engenharia, o aço ferroviário pode ser agrupado em quatro grandes categorias: graus de carbono-manganês, como R260, U71Mn e 900A; classes microligadas, como U75V; classes tratadas termicamente e endurecidas, como R350HT e AREMA HH; e graus de liga ou bainítico para pistas mais exigentes.

Esta é uma classificação funcional e não uma taxonomia oficial. A nota exata, os requisitos químicos e mecânicos devem sempre ser verificados em relação aos aplicáveis EM 13674-1 e GB/T 2585-2021 requisitos.

Este guia analisa os tipos de trilhos comumente encontrados em licitações e projetos ferroviários, com especial atenção ao R260, R350HT, U71Mn e U75V. Mais importante, explica o que realmente importa na hora de escolher entre eles.

Por que o aço ferroviário é diferente do aço estrutural comum

Um trilho não carrega uma carga uma vez e depois retorna à sua condição original. A mesma seção do trilho sofre cargas de rodas repetidas vezes ao longo de sua vida útil.

Esse contato repetido é o que torna o aço ferroviário diferente do aço estrutural comum.

Aço estrutural usado para vigas, placas e outros componentes de construção são geralmente projetados em torno da resistência, ductilidade e soldabilidade sob as condições de carga pretendidas. Ferroviário tem outro problema para resolver: a pequena área de contato entre a roda e o trilho está sujeita a repetidas forças de rolamento e deslizamento.

É por isso que o aço ferroviário contém consideravelmente mais carbono do que o aço estrutural típico. Um trilho de linha principal convencional pode conter aproximadamente 0.62 para 0.80% carbono, enquanto os aços estruturais comuns estão frequentemente na 0.12 para 0.25% faixa.

Com o processo correto de laminação e resfriamento, o aço ferroviário com alto teor de carbono desenvolve uma microestrutura predominantemente perlítica. O arranjo fino de ferrita e cementita proporciona um equilíbrio útil entre dureza, resistência ao desgaste e tenacidade.

Os números dão uma ideia rápida da diferença:

• Conteúdo de carbono: o aço estrutural é comumente em torno de 0,12–0,20%, enquanto o aço ferroviário normalmente fica em torno de 0,62–0,85%.
• Resistência à tracção: o aço estrutural comum pode estar em torno de 375–500 MPa, comparado com 880 MPa e acima para muitos tipos de trilhos.
• Dureza: o aço estrutural geralmente fica em torno de 137–187 HB, enquanto os tipos de aço ferroviário convencional começam em cerca de 260 HB.
• Desempenho de contato rolante: o aço estrutural não foi projetado para contato repetido roda-trilho; aço ferroviário é.

O último ponto é o que mais importa no caminho certo. Um trilho tem que resistir ao desgaste, deformação plástica e fadiga por contato de rolamento durante um grande número de ciclos de carga. O tipo de aço faz, portanto, parte do projeto da via, não apenas uma designação de material.

A roda deve ser considerada ao mesmo tempo. O material e o perfil da roda afetam a área de contato e as tensões transferidas para o trilho. Em outras palavras, uma qualidade ferroviária não pode ser avaliada completamente por si só. Veja por que o material e o perfil da roda são importantes para a outra metade do par de contato roda-trilho.

Os principais tipos de aço ferroviário

Não existe um sistema de classificação único que cubra todas as normas ferroviárias exatamente da mesma maneira. Para trabalhos práticos de engenharia, no entanto, quatro grupos são úteis: trilho de carbono-manganês, trilho microligado, trilho tratado termicamente, e trilho de liga ou bainítico.

A diferença importante entre esses grupos não é simplesmente a composição química. A rota de fabricação e a microestrutura resultante podem mudar o desempenho da mesma química básica do aço no caminho certo.

Ferrovia Carbono-Manganês: O ponto de partida convencional

Os graus de carbono-manganês continuam amplamente utilizados porque fornecem um equilíbrio prático de resistência, resistência ao desgaste, soldabilidade e custo.

R260 sob EN 13674-1 é uma classe europeia familiar, com aproximadamente 880 Resistência à tração mínima MPa e uma faixa de dureza de cerca de 260–300 HB. É comumente considerado para aplicações convencionais de linha principal e de tráfego misto.

U71Mn abaixo de GB/T 2585 é outro tipo de carbono-manganês amplamente encontrado. Sua faixa de manganês é superior à do R260, e é comumente associado a 50 kg/m e 60 Trilho kg/m em especificações chinesas.

900A é uma designação de classe mais antiga que ainda pode aparecer em licitações ferroviárias e documentos técnicos. Possui características de resistência e dureza amplamente semelhantes às classes convencionais, como R260, embora os requisitos exatos dependam da especificação aplicável.

Grau AREMA 260 é outra opção convencional usada nas especificações norte-americanas, com resistência à tração mínima em torno 980 MPa e dureza ao redor 300 HB.

O ponto importante é que essas classes não são automaticamente trilhos de “baixo desempenho”. Se a linha tiver tráfego moderado, cargas de eixo adequadas e sem problemas graves de desgaste, pode haver pouca justificativa de engenharia para pagar por uma qualidade premium tratada termicamente.

Trilho Microligado: Uma maneira diferente de aumentar o desempenho

A microliga tem uma abordagem um pouco diferente.

Pequenas adições de elementos como o vanádio podem refinar a microestrutura e melhorar a resistência sem depender inteiramente de um maior teor de carbono ou de um tratamento de endurecimento separado..

U75V é um bom exemplo. Abaixo de GB/T 2585, contém vanádio na faixa de microligas e tem aproximadamente 980 Resistência à tração mínima MPa com dureza em torno de 280–320 HB. É usado onde são necessárias maior resistência e resistência à fadiga do que uma classe convencional de carbono-manganês pode fornecer.

Outro exemplo é 900ACrV, uma variante de cromo-vanádio disponível em alguns produtores europeus. Sua química e propriedades exatas dependem das especificações do fabricante, mas está na faixa de desempenho mais alto entre trilhos de carbono convencionais e classes totalmente tratadas termicamente.

Para esses trilhos, a razão para a atualização deve vir das condições de operação. Maior tráfego, curvas exigentes ou um problema de desgaste existente podem justificar o desempenho adicional. A classe não deve ser selecionada simplesmente porque sua folha de especificações contém um número de resistência mais alto.

Atribuições específicas de rotas são decisões de projeto tomadas por operadores ferroviários e proprietários de infraestrutura. Uma classificação não deverá, portanto, ser associada a uma determinada rota de alta velocidade ou de linha principal, a menos que essa aplicação seja confirmada pela documentação de engenharia relevante..

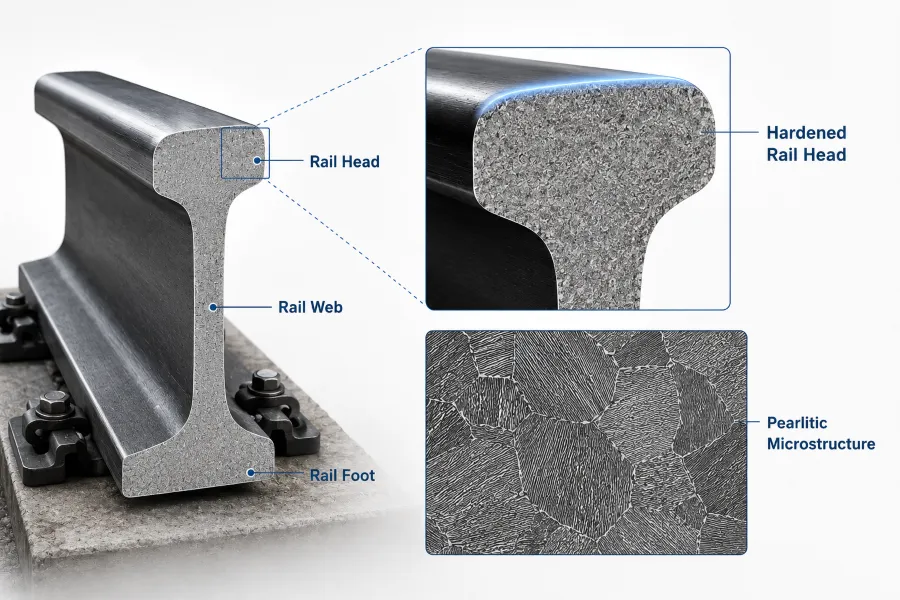

Trilho tratado termicamente e com cabeça endurecida

O trilho tratado termicamente muda a discussão porque o processo de fabricação se torna tão importante quanto a química.

Depois de rolar, o resfriamento acelerado controlado pode refinar a estrutura perlítica e aumentar a dureza na cabeça do trilho. O resultado é uma superfície de rolamento mais dura, mantendo as propriedades necessárias em todo o resto da seção do trilho.

R350HT sob EN 13674-1 é um exemplo familiar. Tem aproximadamente 1175 Resistência à tração mínima MPa e faixa de dureza em torno de 350–390 HB.

Isto o torna atraente para seções onde o desgaste dos trilhos é um problema persistente, curvas particularmente de alto desgaste e aplicações pesadas.

R350LHT é outra classe tratada termicamente com uma pequena adição de cromo. AREMA HH representa a abordagem de alta dureza usada nas especificações norte-americanas, com dureza normalmente em torno 388 HB ou superior dependendo do produto específico.

Há um ponto prático importante aqui: um trilho mais duro não é automaticamente o melhor trilho para cada local.

Se uma classe convencional já oferece vida útil aceitável na pista tangente, atualizar toda a linha para uma qualidade premium pode adicionar custos sem resolver um problema real. O trilho tratado termicamente faz mais sentido quando as condições operacionais o justificam.

Trilho de liga e bainítico para condições mais exigentes

Quando o trilho perlítico convencional não é mais suficiente, os fabricantes podem usar ligas e diferentes estratégias de resfriamento para aumentar ainda mais o desempenho.

Cromo, molibdênio, níquel, boro e outros elementos de liga podem ser usados ​​dependendo do tipo e da rota de fabricação. Alguns desses aços são projetados para desenvolver microestruturas bainíticas, que pode fornecer uma combinação útil de força, dureza e tenacidade à fratura.

Exemplos incluem BH Rail, R370CrHT e U78CrV, embora seus requisitos exatos dependam da norma relevante e das especificações do fabricante.

Essas classes são normalmente consideradas para condições exigentes, como curvas de raio pequeno, cargas por eixo muito altas, desgaste severo ou fadiga de contato de rolamento documentada.

Eles também vêm com uma compensação. O custo do material é maior, soldagem se torna mais especializada, e o benefício precisa ser demonstrado pelas condições reais da pista.

Para um comprador ferroviário, isso significa que a pergunta não deve ser simplesmente “Qual é a nota mais difícil disponível?”

Uma pergunta melhor é:

Que mecanismo de degradação estamos tentando controlar?

R260 vs R350HT vs U71Mn vs U75V

A comparação a seguir fornece um ponto de partida prático para quatro classes comumente encontradas em especificações ferroviárias.

Os valores abaixo são valores típicos publicados. Sempre confirme a revisão padrão atual e o certificado da fábrica para a entrega real.

Um ponto sobre os nomes vale a pena esclarecer. Em classes como R260 e R350HT, o número está intimamente associado à classe de dureza especificada. Isso não significa que cada seção do trilho terá exatamente essa dureza. R260, por exemplo, é especificado dentro de uma faixa de dureza de aproximadamente 260–300 HB, enquanto o R350HT tem cerca de 350–390 HB.

A tabela também não pode dizer qual classe é correta para uma ferrovia específica.. Essa decisão vem das condições operacionais.

Para uma comparação mais próxima, veja nossos guias separados sobre R260 vs R350HT e U71Mn vs U75V.

Como escolher o tipo certo de aço para trilhos

É aqui que a seleção do aço ferroviário se torna um problema de engenharia, em vez de uma comparação de catálogo.

Eu não começaria perguntando qual classe tem a maior resistência à tração. Eu começaria perguntando o que está realmente danificando o trilho.

O trilho está desgastado no canto da bitola? A fadiga do contato de rolamento está aparecendo na cabeça? Is plastic flow becoming a problem under high axle loads? Is the rail being ground frequently? Is lubrication effective on the curves?

Those questions tell you much more than a single hardness number.

The main factors to review are:

• Traffic tonnage and annual MGT (million gross tonnes)
• Carga por eixo
• Curve radius and cant
• Wheel and rail profile condition
• Contact stress at the wheel-rail interface
• Existing wear and rolling contact fatigue history
• Grinding and lubrication strategy
• Maintenance access and replacement cost

A carga do eixo é importante, Mas não é toda a história

Higher axle loads increase the forces acting at the wheel-rail contact and can accelerate wear and plastic deformation.

As a rough starting point:

• Up to about 20 tonnes per axle: conventional carbon-manganese grades are often adequate, depending on traffic and track conditions.
• About 20–25 tonnes: grades such as R260, Grau U71Mn ou AREMA 260 cobrem muitas aplicações convencionais da linha principal.
• Acima aproximadamente 25 toneladas: classes mais duras, como R350HT ou AREMA Grade 350 pode valer a pena avaliar, especialmente onde o desgaste já é um problema.
• Acima aproximadamente 33 toneladas: ligas especializadas ou graus bainíticos podem merecer consideração onde a fadiga por contato de rolamento se torna uma preocupação dominante.

Estes não são limites de design. Duas ferrovias com a mesma carga por eixo podem precisar de diferentes graus de trilhos porque seus raios de curva, tonelagem anual, a condição das rodas e as práticas de manutenção são diferentes.

O raio da curva frequentemente altera o cálculo

O raio da curva é um dos fatores que pode transformar um tipo de trilho aceitável em um problema de manutenção.

Na pista tangente, o contato roda-trilho é relativamente estável. Em uma curva apertada, o canto do medidor sofre maior carga lateral e as condições de contato tornam-se mais severas. Wear and rolling contact fatigue can then develop much faster.

As a general guide, standard carbon-manganese grades often perform well on large-radius tangent and gentle curves. As the radius decreases and the wear problem becomes more pronounced, microalloyed or heat-treated grades may be considered. Very tight curves with heavy traffic can justify specialist alloy or bainitic grades.

There is no useful universal rule saying that a particular radius must use a particular steel grade. Traffic tonnage, wheel profile, lubrificação, grinding and actual wear measurements all matter.

That is why I would treat curve radius as a reason to investigate an upgrade, not as an automatic grade-selection formula.

Mais difícil nem sempre é melhor

This is one of the easiest mistakes to make when comparing rail specifications.

Um número de dureza mais alto parece atraente no papel. Mas a roda e o trilho funcionam como um par. A diferença na dureza, o perfil da roda, o estresse de contato e o regime de manutenção influenciam o que acontece na área de contato.

Há também a questão do custo.

Se um trilho padrão já oferece vida útil aceitável em uma seção tangente levemente carregada, substituí-lo por um grau premium tratado termicamente pode não produzir um retorno útil. Em uma curva de transporte pesado, onde o desgaste dos trilhos causa retificação ou substituição frequente, o cálculo pode ser completamente diferente.

Por esse motivo, dados de desgaste são mais úteis do que uma afirmação genérica sobre porcentagem de melhoria na vida útil. Se possível, compare as taxas de desgaste sob condições operacionais próximas à linha real - por exemplo, milímetros de desgaste por 100 MG.

O que os compradores ferroviários devem verificar antes de fazer o pedido

A rail specification is only as good as the product delivered against it.

When reviewing a rail supplier, I would not look at tensile strength alone. The first question is whether the material, test results and physical rail can all be traced back to the same production heat.

Certificado de teste de material

The MTC should identify the applicable standard, heat number, chemical composition and mechanical properties. Where EN 10204 Tipo 3.1 ou 3.2 certification is required by the project, the certificate should match that requirement.

The important point is traceability. The heat number on the certificate should be consistent with the marking and documentation for the delivered rail.

Teste ultrassônico

For critical rail products, UT provides information about internal soundness.

The report should be traceable to the applicable acceptance criteria rather than simply saying “UT passed.” The actual standard and testing requirements should be clear.

Inspeção Dimensional

Perfil ferroviário, straightness, surface condition and end tolerances should be checked against the specified rail section.

A rail can have the correct steel grade and still fail to meet the dimensional requirements of the project.

Dados de dureza

For heat-treated rail, hardness should not be treated as a single number taken from the surface.

A hardness traverse from the rail head toward the depth of the section can show whether the hardening profile is consistent with the specified grade.

This is one of the areas where the manufacturing process matters just as much as the final certificate value.

Procedimento de soldagem

If the rails will be welded on site, confirme se a classe selecionada possui um procedimento de soldagem qualificado para o método que está sendo usado, como soldagem aluminotérmica ou flash-butt.

Não presuma que um procedimento de soldagem qualificado para um tipo de trilho possa ser automaticamente transferido para outro tipo.

Conformidade Padrão

Finalmente, verificar se a classe e o perfil do trilho são realmente produzidos de acordo com o padrão especificado na proposta.

Um fornecedor que ofereça uma qualidade “equivalente” pode ser tecnicamente razoável em alguns projetos, mas a equivalência deve ser estabelecida pela especificação do projeto ou autoridade de engenharia - e não assumida a partir de um valor semelhante de dureza ou resistência à tração.

Algumas bandeiras vermelhas de fornecedores

Existem algumas coisas simples que vale a pena verificar antes de fazer um pedido.

Um preço muito abaixo do nível de mercado para uma classe específica deve levantar questões sobre o material, processo e certificação.

O trilho também deve ter marcações de identificação claras que permitam ao fabricante, informações de qualidade e produção a serem rastreadas.

Outra coisa que eu observaria é o próprio MTC. Se os certificados de muitas séries diferentes mostrarem exatamente os mesmos valores químicos e mecânicos, sem variação normal de produção, vale a pena pedir esclarecimentos.

Estas verificações não substituem a inspeção formal, mas eles podem revelar problemas precocemente.

Diferentes classes de aço para trilhos podem ser usadas na mesma linha?

Sim. É possível usar trilhos mais duros em curvas de alto desgaste e uma classe convencional em seções tangentes.

A questão importante não é simplesmente se duas classes podem ser fisicamente conectadas. O procedimento de soldagem, os requisitos de transição e a estratégia de manutenção também devem ser considerados.

Onde diferentes graus são usados ​​na mesma rota, confirm the requirements against the applicable railway standard and qualified welding procedure. The maintenance team should also understand that different grades may wear at different rates.

O aço ferroviário não funciona sozinho

A rail grade is only one part of the wheel-rail system.

The wheel matters because its material and profile determine the contact conditions at the rail head. A worn wheel profile can change the contact patch and increase local stress even if the rail grade itself is suitable.

This is why rodas ferroviárias should be considered together with the rail specification and operating conditions.

The fastening system matters as well. Clipes de trilho elásticos provide rail restraint, enquanto almofadas de trilho influence the stiffness of the rail-seat area and the way loads are transferred into the sleeper.

At rail joints, pratos de peixe provide a mechanical connection where continuous welded rail is not used or where a joint is otherwise required.

The practical lesson is simple: upgrading the rail alone does not automatically solve a track problem.

A premium rail running with a poorly matched wheel profile, unsuitable fastening stiffness or inadequate maintenance will not necessarily deliver the service life expected from its material specification.

Provedor

There is no single “best” rail steel grade.

R260 and U71Mn remain practical choices for many conventional applications. U75V provides a higher-strength microalloyed option, while R350HT and other heat-treated grades become more attractive when wear and heavy loading justify the additional cost. Alloy and bainitic grades are further options for particularly demanding conditions.

The right choice depends on what is happening on the track.

Axle load matters, but so do annual tonnage, raio da curva, wheel condition, contact stress, lubrificação, grinding and maintenance access. That is why a rail grade should be selected from actual operating conditions rather than from the hardness column of a material table alone.

When purchasing rail, ask for traceable heat-level test certificates, UT results and dimensional inspection data. For heat-treated grades, look beyond the surface hardness and check the hardness profile. And if the rail will be welded, make sure the welding procedure is qualified for the grade you are buying.

If you are sourcing rail together with rodas ferroviárias, rail steel pads, elastic rail clips or other track components, the same engineering approach should be applied across the complete wheel-rail system.

Luoyang Fonyo Indústrias Pesadas Co., Ltda. supplies rodas ferroviárias and track components with material certification, inspection documentation and OEM support. If you have a rail profile, tonelagem anual, axle load or application requirement, you can contact our equipe de engenharia to discuss the appropriate specification.

Technical note: Grade designations, chemical limits and mechanical requirements can vary by standard revision and product specification. Always verify the latest applicable standard and project specification before procurement.

Perguntas frequentes

Qual é a diferença entre aço ferroviário U71Mn e U75V?

U71Mn is a conventional carbon-manganese rail grade, while U75V uses vanadium microalloying. U71Mn is commonly specified with around 0.65–0.77% carbon and 1.10–1.40% manganese, while U75V contains roughly 0.67–0.77% carbon and 0.04–0.12% vanadium.

U75V has a higher typical minimum tensile strength and hardness range. Whether that difference is useful depends on the operating conditions. It is not simply a matter of choosing the grade with the higher number.

Os trilhos tratados termicamente valem o custo extra?

Sometimes they are, and sometimes they are not.

On a heavily loaded curve with significant rail wear, the additional hardness of a grade such as R350HT can make a meaningful difference to maintenance requirements. On a lightly loaded or relatively low-wear section, the additional cost may not provide the same benefit.

The best way to make the decision is to compare actual wear and maintenance data from the line.

Diferentes tipos de aço ferroviário podem ser usados ​​no mesmo trilho?

Sim. It is common in some applications to use harder rail in curves and conventional grades on tangent sections.

The grades should not simply be mixed without checking welding compatibility, transition requirements and the applicable railway standard. Maintenance planning should also account for different wear rates.

Quais documentos devo solicitar de um fornecedor de aço ferroviário?

At a minimum, check the required material certificate, composição química, propriedades mecânicas, heat number and traceability. Dependendo do projeto, you may also need UT reports, dimensional inspection records and hardness data.

For heat-treated rail, a hardness-depth profile is particularly useful. If the rail will be welded on site, confirm that a qualified welding procedure is available for the selected grade.

Por que o aço estrutural comum não pode ser usado em trilhos ferroviários?

Because the loading conditions are fundamentally different.

Structural steel is not designed for repeated wheel-rail rolling contact. Rail steel has a higher carbon content and a controlled microstructure designed to provide the hardness, wear resistance and fatigue performance required for railway service.

Using a material simply because its tensile strength looks acceptable on a datasheet ignores the contact conditions that actually govern rail performance.

Uma maior dureza do trilho sempre significa maior vida útil do trilho?

Não.

Hardness is important, but rail life also depends on wheel hardness and profile, carga por eixo, traffic tonnage, raio da curva, contact stress, lubrificação, grinding and other maintenance conditions.

A harder rail can be the right solution for a high-wear location, but it should not be treated as a universal upgrade for every section of track.
