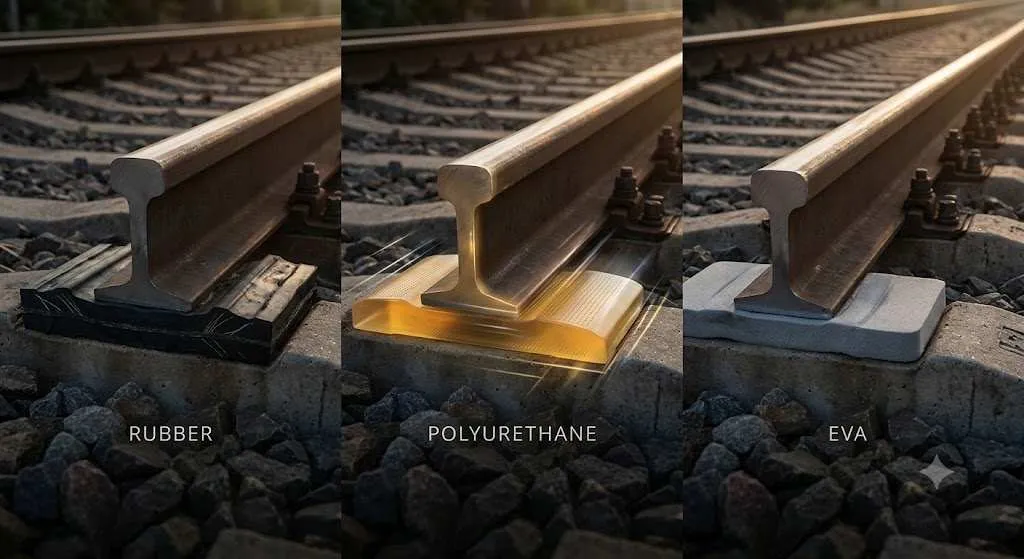

Materiali del cuscinetto del binario a confronto: Gomma vs EVA vs poliuretano: quale è il migliore?

Quando gli ingegneri progettano o mantengono una linea ferroviaria, l'attenzione è spesso focalizzata sui binari, dormienti, clip di fissaggio, e componenti dell'affluenza alle urne. Tuttavia, un piccolo componente ha un impatto significativo sulle prestazioni del binario per tutta la sua vita utile: il binario.

Sebbene i cuscinetti per binari siano relativamente economici rispetto ad altri componenti di fissaggio, il materiale utilizzato può influenzare direttamente il controllo delle vibrazioni, distribuzione del carico, riduzione del rumore, frequenza di manutenzione, e anche la durata della rotaia stessa.

Oggi, i tre materiali più comuni dei cuscinetti per binari sono la gomma, EVA (Acetato di etilene vinilico), e poliuretano (PU). Ciascun materiale ha proprietà meccaniche distinte ed è adatto a diverse condizioni operative. Non esiste un universale “migliore” materiale. La scelta giusta dipende dal carico sull'asse, velocità del treno, clima, sistema di fissaggio, e strategia di manutenzione.

In questa guida, confronteremo i tre materiali per pattini ferroviari più utilizzati e spiegheremo dove ciascuno di essi offre le migliori prestazioni.

Cos'è un Rail Pad?

Un cuscinetto per rotaia è uno strato elastico installato tra il piede della rotaia e la traversina o la piastra di base. Anche se di piccole dimensioni, svolge diverse funzioni critiche all'interno del sistema di fissaggio ferroviario.

Il suo ruolo principale è quello di assorbire i carichi d'impatto generati dal passaggio dei treni e distribuire i carichi delle ruote in modo più uniforme sulla struttura portante. Allo stesso tempo, il tampone riduce le vibrazioni e il rumore di rotolamento, protegge la rotaia e la traversina dal contatto diretto, e fornisce isolamento elettrico dove richiesto.

Perché il pattino del binario subisce continuamente compressione e recupero sotto carico dinamico, le sue proprietà materiali determinano in gran parte le sue prestazioni negli anni di servizio.

Perché il materiale del binario è importante

Due binari possono sembrare quasi identici, tuttavia, la loro performance a lungo termine può essere completamente diversa.

Il materiale influenza diverse caratteristiche ingegneristiche chiave, compreso:

• Rigidità dinamica
• Recupero elastico
• Insieme di compressione
• Resistenza alla fatica
• Resistenza all'usura
• Stabilità della temperatura
• Resistenza agli agenti atmosferici
• Isolamento elettrico
• Riduzione del rumore e delle vibrazioni
• Vita utile

Un pattino che perde elasticità troppo rapidamente può aumentare i carichi di impatto sulla rotaia, accelerare l'usura dei componenti di fissaggio, e richiedono sostituzioni più frequenti. Per questo motivo, la scelta del materiale dovrebbe essere considerata durante la fase di progettazione piuttosto che dopo l'installazione.

Cuscinetti per binari in gomma

La gomma naturale e la gomma sintetica vengono utilizzate da decenni nei sistemi di fissaggio ferroviario. La loro comprovata affidabilità e i costi di produzione relativamente bassi li rendono uno dei materiali per pattini ferroviari più utilizzati in tutto il mondo.

La gomma fornisce una buona elasticità e assorbimento degli urti in condizioni operative normali. Si comporta bene nelle ferrovie merci convenzionali, raccordi industriali, e molte reti ferroviarie a traffico misto.

Vantaggi

• Materiale maturo e consolidato
• Buona elasticità e resilienza
• Efficace smorzamento delle vibrazioni
• Conveniente per progetti su larga scala
• Compatibile con la maggior parte dei sistemi di fissaggio

Limitazioni

La gomma invecchia gradualmente se esposta alle radiazioni ultraviolette, ozono, contaminazione dell'olio, e alte temperature. Col tempo, deformazione permanente (insieme di compressione) aumenta, riducendo la sua capacità di assorbire efficacemente gli impatti.

Applicazioni tipiche

I cuscinetti per binari in gomma sono comunemente usati in:

• Ferrovie merci convenzionali
• Binari ferroviari industriali
• Linee ferroviarie generali per passeggeri
• Cortile e binari di raccordo

Per progetti con carichi sugli assi moderati e programmi di manutenzione ordinaria, la gomma rimane una soluzione economica.

Cuscinetti per binari in EVA

EVA (Acetato di etilene vinilico) è diventato sempre più popolare nelle moderne infrastrutture ferroviarie perché combina un'eccellente elasticità con una migliore stabilità dimensionale a lungo termine.

Rispetto alla gomma tradizionale, L'EVA generalmente mostra un compression set inferiore, ciò significa che recupera la sua forma originale in modo più efficace dopo ripetuti cicli di carico.

Questa proprietà aiuta a mantenere una rigidità del supporto costante per tutta la sua durata di servizio.

Vantaggi

• Ottimo recupero elastico
• Deformazione permanente inferiore
• Buon isolamento elettrico
• Leggero
• Migliori prestazioni alle basse temperature rispetto a molte mescole di gomma
• Buona resistenza all'umidità

A causa di queste caratteristiche, I cuscinetti in EVA possono aiutare a mantenere una geometria del cingolo più stabile per periodi di funzionamento prolungati.

Limitazioni

Sebbene l'EVA funzioni bene sotto carico dinamico, la sua resistenza all'usura è generalmente inferiore a quella del poliuretano in ambienti estremamente gravosi.

Applicazioni tipiche

I cuscinetti per binari in EVA sono spesso utilizzati in:

• Sistemi metropolitani
• Transito ferroviario urbano
• Ferrovie passeggeri
• Sistemi di fissaggio ferroviario ad alta velocità
• Aree sensibili al rumore

Dove la riduzione delle vibrazioni e la costanza delle prestazioni elastiche sono priorità, L'EVA è diventata un'opzione preferita.

Poliuretano (PU) Tamponi per binari

Il poliuretano rappresenta uno dei materiali più performanti attualmente utilizzati per i rivestimenti delle rotaie.

Invece di concentrarsi solo sull’elasticità, Il PU combina un'elevata resistenza con un'eccezionale resistenza all'usura, consentendogli di resistere a condizioni di carico severe per lunghi periodi di servizio.

La sua eccezionale resistenza all'olio, prodotti chimici, abrasione, e gli agenti atmosferici lo rendono particolarmente adatto agli ambienti industriali più esigenti.

Vantaggi

• Eccezionale resistenza all'usura
• Eccellente resistenza alla fatica
• Set di compressione molto basso
• Elevata capacità di carico
• Eccellente resistenza agli oli e agli agenti chimici
• Lunga durata

Limitazioni

Lo svantaggio principale del poliuretano è il suo costo di produzione più elevato. Nelle applicazioni in cui le condizioni di carico sono relativamente miti, l’investimento aggiuntivo potrebbe non fornire benefici economici proporzionali.

Applicazioni tipiche

I cuscinetti per binari in poliuretano sono comunemente selezionati per:

• Ferrovie per il trasporto pesante
• Ferrovie minerarie
• Sistemi ferroviari portuali
• Ferrovie dell'acciaieria
• Scambi e incroci
• Corridoi merci ad alto carico per asse

Per ambienti operativi difficili in cui l'accesso per la manutenzione è difficile, La PU spesso offre il costo del ciclo di vita più basso nonostante il suo prezzo iniziale più elevato.

Gomma vs EVA vs poliuretano: Confronto delle prestazioni

Il seguente confronto riassume le caratteristiche tipiche dei tre materiali.

È importante ricordare che le prestazioni effettive dipendono anche dalla formulazione del materiale, durezza, qualità di produzione, e condizioni operative. Due cuscinetti EVA prodotti da produttori diversi potrebbero non funzionare in modo identico.

Quale materiale del cuscinetto per rotaia è il migliore per le diverse applicazioni ferroviarie?

Invece di chiedere quale sia il materiale migliore in assoluto, gli ingegneri di solito chiedono quale sia il materiale migliore per una particolare ferrovia.

La selezione del materiale appropriato richiede prestazioni bilanciate, aspettative di manutenzione, e il budget del progetto piuttosto che scegliere semplicemente il materiale più resistente disponibile.

Errori comuni nella scelta dei materiali del cuscinetto del binario

Durante le discussioni con i clienti ferroviari, appaiono ripetutamente diverse idee sbagliate.

Il primo è presupporre che i materiali più duri abbiano sempre prestazioni migliori. In realtà, un'eccessiva rigidità può aumentare i carichi d'urto trasmessi alle rotaie e alle traversine, riducendo l'isolamento dalle vibrazioni che i cuscinetti del binario sono progettati per fornire.

Un altro errore comune è valutare solo il prezzo di acquisto. Un pad a basso costo che richiede la sostituzione due volte più spesso può in definitiva aumentare i costi di manutenzione e le interruzioni del traffico.

Anche le condizioni ambientali vengono spesso trascurate. Contaminazione dell'olio, temperature estreme, carichi assiali pesanti, e le operazioni ferroviarie ad alta frequenza possono influenzare in modo significativo la durabilità di diversi materiali.

Finalmente, non tutti i sistemi di fissaggio dei binari sono progettati attorno alla stessa geometria o rigidità dei cuscinetti. Anche i materiali di alta qualità possono avere prestazioni scadenti se non sono abbinati al design del fissaggio.

Come scegliere il binario giusto

Prima di selezionare un binario, gli ingegneri in genere valutano diversi fattori operativi.

Considerare il carico massimo per asse e il volume di traffico previsto sulla linea. Le rotte merci per il trasporto pesante impongono requisiti molto maggiori in termini di durata dei cuscinetti rispetto ai sistemi passeggeri urbani.

La velocità operativa influisce anche sulla selezione del materiale. Le ferrovie ad alta velocità richiedono prestazioni elastiche costanti per mantenere la geometria del binario e il comfort di marcia per lunghi periodi.

Il clima è un’altra considerazione importante. Regioni con inverni rigidi, luce solare intensa, oppure l'esposizione frequente a petrolio e sostanze chimiche può richiedere materiali con maggiore resistenza ambientale.

Finalmente, considerare la strategia di manutenzione. Se la sostituzione dei componenti è costosa o richiede il possesso prolungato del binario, la scelta di un materiale più duraturo può ridurre i costi totali del ciclo di vita anche se il prezzo di acquisto iniziale è più elevato.

Domande frequenti

L'EVA è migliore della gomma??

Non necessariamente. L'EVA generalmente offre un migliore recupero elastico e un compression set inferiore, rendendolo adatto ai sistemi passeggeri e metropolitani. La gomma rimane un’opzione economica e affidabile per molte applicazioni ferroviarie convenzionali.

I cuscinetti delle guide in poliuretano durano più a lungo?

In ambienti impegnativi come le ferrovie minerarie, linee di trasporto merci pesanti, e sistemi ferroviari industriali, il poliuretano spesso garantisce la durata operativa più lunga grazie alla sua superiore resistenza all'usura e alla fatica.

Quale cuscinetto per binario fornisce la migliore riduzione delle vibrazioni?

L'EVA offre in genere un eccellente smorzamento delle vibrazioni ed è ampiamente utilizzato nei sistemi metropolitani dove il comfort dei passeggeri e la riduzione del rumore sono importanti.

È possibile utilizzare diversi cuscinetti per binari con lo stesso sistema di fissaggio?

Solo se le dimensioni, rigidità, e le specifiche di progettazione sono compatibili. I supporti delle guide devono sempre soddisfare i requisiti del produttore del sistema di fissaggio.

I pattini delle rotaie non richiedono manutenzione?

NO. Sebbene i rilievi ferroviari richiedano poca attenzione di routine, dovrebbero essere ispezionati durante la manutenzione programmata dei binari per individuare eventuali segni di fessurazioni, deformazione eccessiva, Indossare, o perdita di elasticità.

Considerazioni finali

Non esiste un singolo materiale per il rivestimento delle rotaie che superi tutti gli altri in ogni applicazione ferroviaria.

La gomma rimane una scelta affidabile ed economica per le ferrovie convenzionali. L'EVA offre un'eccellente resilienza e controllo delle vibrazioni, rendendolo ideale per i sistemi passeggeri e metropolitani. Il poliuretano offre una durata eccezionale per ambienti pesanti dove la lunga durata è la massima priorità.

La soluzione più efficace è selezionare un materiale che corrisponda alle condizioni operative, sistema di fissaggio, e strategia di manutenzione della ferrovia.
