كيف يضمن القياس بالليزر ثلاثي الأبعاد دقة عجلات السكك الحديدية

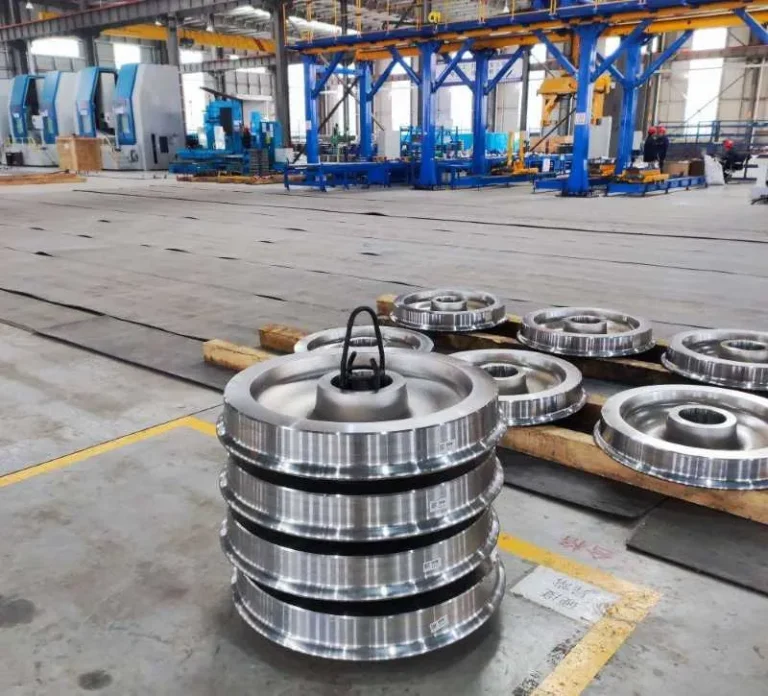

1. عجلات السكك الحديدية والتفتيش

عجلات السكك الحديدية هي عنصر مهم جدا في تشغيل القطار. ترتبط دقة الأبعاد والهندسية بشكل مباشر بسلامة القطار وأدائه. حتى الانحرافات الصغيرة يمكن أن تؤدي إلى مشاكل كبيرة. إذا كانت العجلات بها مشاكل في الأبعاد, سوف يقومون بتسريع تآكل القطار, وكذلك زيادة استهلاك الطاقة, أو مخاطر السلامة المحتملة. لذلك, يعد الفحص الدقيق للأبعاد أثناء عملية إنتاج العجلة أمرًا مهمًا للغاية.

تتطلب طرق الفحص البارد التقليدية عادةً أن تبرد العجلة تمامًا قبل القياس. وهذا لا يؤخر تحديد المشكلة فحسب، بل قد يفشل أيضًا في عكس الشكل الحقيقي للعجلة بدقة بعد عملية الحدادة.

لذلك من أجل التغلب على هذا القيد, لقد قدمنا نظام قياس بالليزر ثلاثي الأبعاد ساخن. إنه يتيح إمكانية القياس المباشر للعجلات عندما تكون في درجة حرارة عالية جدًا, درجة الحرارة هذه حوالي 1150 درجة مئوية. من خلال القيام بذلك, يمكننا التأكد من تشكيل كل عجلة بشكل مثالي قبل مغادرة المصنع.

2. ما سبب أهمية فحص عجلات السكك الحديدية المزورة؟?

يتضمن إنتاج العجلات المزورة بعض المراحل, مثل تزوير الساخنة, تبريد, والتشطيب. تحت درجات حرارة عالية, يتوسع المعدن ويمكن أن يتشوه. إذا لم نقم بفحص أبعاد العجلات في الوقت المحدد, قد تواجه العجلات بعض المشاكل, مثل عدم دقة الأبعاد, أشكال غير منتظمة, أو حافة الشذوذ.

طرق الفحص التقليدية تقيس العجلات فقط بعد أن تبرد. وهذا يمتد دورة الإنتاج, والأبعاد المبردة قد لا تمثل بدقة حالة ما بعد التزوير الحقيقية. لذلك نحن بحاجة إلى هذا النوع من التكنولوجيا, وهو نوع من الساخنة, في الخط, تكنولوجيا قياس عدم الاتصال, وهو أمر مهم بشكل خاص لتصنيع العجلات.

3. ما هو نظام القياس بالليزر ثلاثي الأبعاد الساخن؟?

يتميز نظام القياس بالليزر ثلاثي الأبعاد الساخن بأنه عالي الدقة, جهاز قياس عدم التلامس يجمع بين قياس درجات الحرارة المرتفعة, المسح بالليزر, وتقنية التصوير ثلاثي الأبعاد.

قياس درجة الحرارة العالية: في هذه الخطوة, يمكننا قياس الأبعاد مباشرة على العجلات حتى 1150 درجة مئوية, مع عدم انتظار التبريد.

3د المسح: يقوم بمسح سطح العجلة بالكامل بسرعة باستخدام شعاع الليزر لالتقاط البيانات الهندسية ثلاثية الأبعاد الكاملة.

دقة عالية: دقة القياس تصل إلى ±0.2 مم, ضمان الحفاظ على أخطاء الأبعاد ضمن نطاق صغير للغاية.

التصور: يقوم النظام بإنشاء عرض مقطعي ثلاثي الأبعاد للعجلة, مما يسمح للمهندسين بمراقبة شكلها وأبعادها بشكل واضح وحدسي.

بعبارات بسيطة, يسمح للمهندسين بذلك “يرى” الشكل الحقيقي للعجلة الساخنة وتحديد سريعًا ما إذا كان تشكيلها مؤهلاً.

4. كيف يقوم القياس الساخن بفحص العجلات المزورة?

تتضمن عملية الفحص باستخدام نظام القياس بالليزر ثلاثي الأبعاد الساخن بشكل أساسي الخطوات التالية:

خروج العجلة من التزوير: لا تزال العجلة في درجة حرارة عالية جدًا تبلغ حوالي 1150 درجة مئوية بعد تزويرها.

المسح بالليزر للسطح: يقوم شعاع الليزر بمسح سطح العجلة بالكامل بسرعة; من خلال القيام بذلك, يمكننا جمع بيانات إحداثيات ثلاثية الأبعاد عالية الكثافة.

إنشاء ملف تعريف ثلاثي الأبعاد: تعتمد هذه العملية على بيانات المسح; يقوم النظام بإنشاء عرض مقطعي ثلاثي الأبعاد. من خلال القيام بذلك, يمكننا أن نصل إلى إظهار المناطق الرئيسية مثل الحافة, مَركَز, ومداس, ويمكنه عرض أبعاد العجلة وشكلها بوضوح.

المقارنة مع بيانات التصميم: تتم مقارنة بيانات القياس تلقائيًا مع معايير التصميم. يقوم النظام بوضع علامة على أي انحرافات في الأبعاد أو الشكل, مساعدة المهندسين على تقييم جودة تشكيل العجلة بسرعة.

من خلال هذه العملية, يمكن اكتشاف أي مشاكل على الفور, تقليل إعادة العمل والخردة بشكل فعال.

5. كيف تعمل بيانات القياس على تحسين جودة العجلة?

كما نرى, يساعدنا نظام القياس بالليزر ثلاثي الأبعاد الساخن في إنتاج عجلات السكك الحديدية الدقيقة. لا يمكننا قياس الأبعاد فحسب، بل يمكننا أيضًا تحليل الشكل, حساب تعريفي, وانحناء الحافة, توفير بيانات قيمة لقرارات الإنتاج. باستخدام هذه البيانات, يمكننا الحصول على النتائج التالية.

ضبط عمليات تزوير بسرعة: إذا تم الكشف عن اتجاهات الانحراف, يمكن تعديل معلمات الحدادة على الفور لضمان تلبية العجلات اللاحقة للمعايير.

تقليل معدلات إعادة العمل والخردة: يعد الفحص الفوري في الحالة الساخنة أكثر كفاءة من الفحص البارد, الحد بشكل كبير من هدر المواد والوقت.

تجميع بيانات الإنتاج: يساعد تراكم البيانات على المدى الطويل على تحسين عمليات التزوير, التنبؤ باتجاهات الجودة, وبالتالي تعزيز كفاءة الإنتاج الشاملة.

ويضمن هذا النهج المبني على البيانات أن كل عجلة تخرج من المصنع تلبي معايير الجودة الصارمة.

6. مزايا نظام القياس بالليزر ثلاثي الأبعاد الساخن

من خلال اعتماد نظام القياس بالليزر ثلاثي الأبعاد الساخن, نحقق بسرعة, دقيق, وفحص بديهي لدرجة حرارة عالية للعجلات. وهنا بعض المزايا الرئيسية.

1. دقة عالية: دقة القياس ±0.2 مم. تضمن هذه الدقة توافق العجلات بشكل صارم مع متطلبات التصميم.
2. كفاءة عالية: لا تنتظر التبريد. وهذا يعني أن عملية القياس سريعة ولا تبطئ وتيرة الإنتاج.
3. الوضوح والموثوقية: يجعل العرض المقطعي ثلاثي الأبعاد الأبعاد والشكل واضحًا على الفور, تسهيل الحكم على الجودة.
4. تحسين العملية: Accumulated measurement data provides a scientific basis for improving forging processes and production workflows.

لذلك يمكننا أن نرى أن نظام القياس بالليزر ثلاثي الأبعاد الساخن هو أكثر من مجرد أداة فحص متقدمة, إنه ضروري لضمان تشكيل كل عجلة بشكل مثالي وتلبية أعلى معايير الجودة. في شركة لويانغ فونيو للصناعات الثقيلة, المحدودة. نحن متخصصون في إنتاج عالية الأداء عجلات السكك الحديدية التي تم تصنيعها وفحصها باستخدام هذه التقنيات المتقدمة. لمعرفة المزيد عن منتجاتنا وقدراتنا, زيارتنا في www.railwaypart.com
